Pabrik Pembuatan Blok Otomatis QT6-15

PENGANTAR

QT6-15 pembuat batu bata adalah peralatan pembuat blok beton otomatis. Dengan mengganti cetakan, mesin ini dapat menghasilkan berbagai macam blok dinding beton, seperti: blok isolasi, blok berlubang, blok padat; dan blok paver, seperti: blok interlocking, blok Belanda, trotoar; serta anggota beton, batu bata dasar kering, batu bata tanaman pot, blok pagar untuk taman, bandara, dan pelabuhan, dll.

Peralatan ini adalah mesin tercanggih dan dapat diandalkan untuk membuat blok beton berkualitas tinggi dan berkekuatan tinggi atau batu bata abu terbang. Garis produksi ganda dengan konfigurasi yang berbeda dapat memenuhi kebutuhan klien dalam pembuatan dan kapasitas sebagian besar produk beton.

hamacchina
0086-371-86525099
sales@hamacchina.com
0086-15136236223

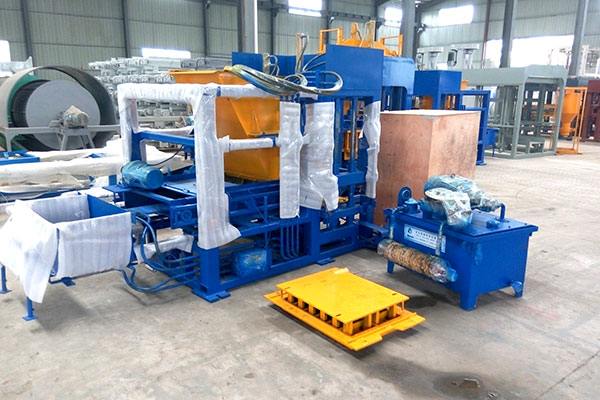

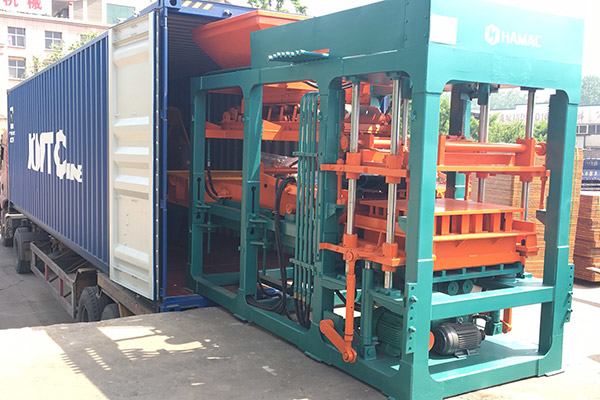

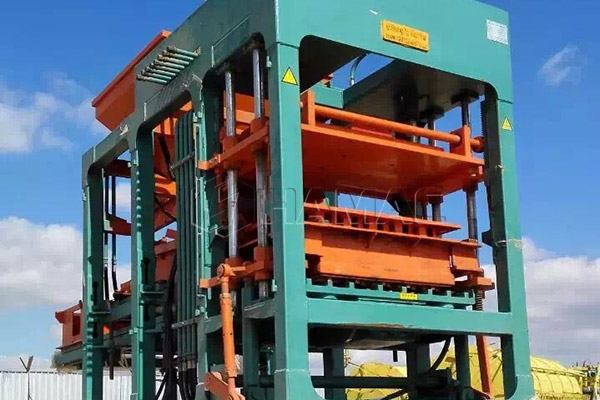

Foto-Foto Detail

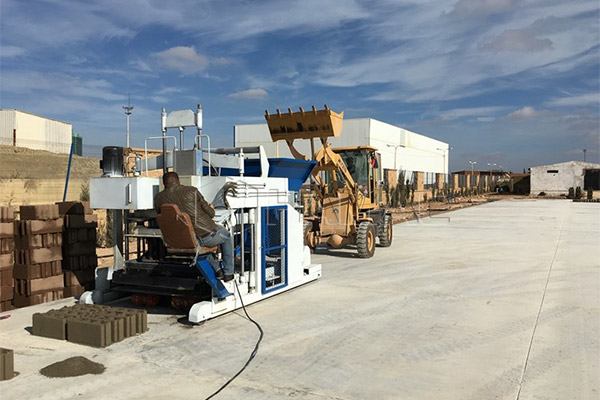

UMPAN BALIK

Kinerja

1. Bingkai tubuh utama: menggunakan baja struktural berkualitas tinggi dan teknik pengelasan khusus, kestabilan luar biasanya akan menjamin kekokohan dan ketahanan gempa peralatan ini.
2. Tiang panduan: menggunakan baja super khusus dengan permukaan berlapis krom yang memberikan ketahanan terhadap torsi dan performa tahan aus yang baik, ditambah dengan empat mode panduan batang dan bantalan panduan tipe berkepanjangan, yang menjamin pergerakan yang akurat dari pemampat dan cetakan; bagian yang bergerak menggunakan perangkat khusus agar mudah dilumasi dan tahan aus.
3. Sistem warna: Kran perangkat warna menggunakan sistem kontrol hidrolik, dengan koneksi per dengan crane perangkat warna dan getaran cor akan dihambat, pada saat yang sama, dapat mencegah beton warna tersisa, pintu pembuangan mengendalikan penggembur, untuk mencapai penyebaran warna yang merata.
4. Sistem distribusi: menggunakan desain penyimpanan materi dan teknologi pemisahan materi terbagi. Alimentasi kotak materi dapat dikendalikan dengan tepat, di bawah pengaruh penghancur busur paksa, menghasilkan gaya pemisahan sentrifugal yang kuat, untuk membuat penyebaran material cepat dan merata.
5. Sistem getaran: Menggunakan teknologi getaran kobinasi yang memperluas area getaran efektif sebesar 2 kali lipat, yang sangat meningkatkan kualitas dan output produksi, dan secara efektif memperpanjang umur cetakan; Kotak getaran menggunakan struktur gantung dan dapat menahan getaran yang keras tanpa kerusakan. Dan poros getar menggunakan struktur rotasi sinkron eksentrik untuk menghasilkan gaya getaran dalam arah vertikal, yang dapat mengoptimalkan fabrik dan efek pembentukan.
6. Sistem kontrol PLC: menyetel parameter teknis seperti aliran dan tekanan setiap tindakan melalui layar sentuh untuk mencapai dialog manusia mesin yang ideal. Sistem kontrol terdiri dari tiga unit kontrol: sistem kontrol program otomatis pencampuran batch, induk pembentuk, mesin papan transportasi, sistem kontrol program otomatis naik-turun, dan sistem kontrol berat. Komponen listrik dari sistem ini semuanya merupakan produk merek impor, seperti Mitsubishi, Omron, Siemens, dll, sehingga menjamin kinerja yang handal dan tingkat kegagalan rendah.
7. Multiguna satu mesin: Dengan mengganti cetakan, mesin ini dapat menghasilkan produk semen dengan spesifikasi batu bata pori-pori, balok hollow, batu jalan, batu bata trotoar, batu rumput, dan batu penahan lereng. Perangkat fabrik dapat menghasilkan produk seperti pavers berwarna.

Proses Manufaktur

Spesifikasi

1. Data teoritis mesin pembuat blok hidrolik QT6-15B:

Dimensi mesin pembuat blok	4410×2000×2510mm	Daya motor	36.4KW
Wilayah cetakan	680×900mm	Gaya getaran	88KN
Siklus kerja	15-18 detik	Model mixer beton	JS500
Ukuran palet	900×680×30mm	Berat mesin pembuat blok	7000 kilogram

2. Kapasitas produksi mesin pembentuk batu bata hidrolik QT6-15B:

Ukuran (P x L x T)	Pcs/Pembentukan	Pcs/Jam	Pcs/8 Jam
400X100X200	8	1800-2880	14400-23040
400X150X200	8	1350-2160	10800-17280
400X200X200	6	900-1440	7200-11520
400X250X200	3	675-960	5400-8640
200X100X60	16	2880	23040
200X163X60	8	1800	14400
Kami dapat menyediakan cetakan berbagai ukuran sesuai permintaan Anda.

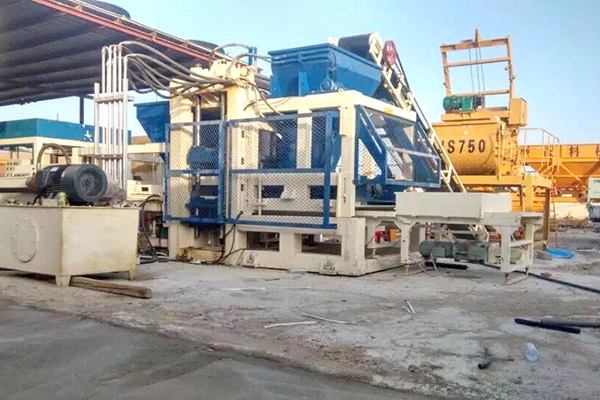

3. Bagaimana Mesin Pembuat Blok Otomatis bekerja?

1. Silo semen dan conveyor sekrup: Silo semen digunakan untuk menyimpan semen curah yang digunakan untuk beton. Conveyor sekrup terhubung dengan silo semen dan mixer beton untuk mengirimkan semen ke dalam mixer beton. Kedua bagian ini merupakan bagian opsional. Anda dapat mendapatkannya di pasar lokal atau membelinya dari kami bersama dengan mesin pembuat blok;

2. Aggregat mesin dosis: Terdiri dari dua atau tiga bak penyimpanan dan satu bak timbang. Juga mengandung konveyor sabuk yang digunakan untuk mengirimkan agregat dan pasir dari bak penyimpanan ke bak timbang. Pencampuran dan penimbangan dikendalikan oleh PLC.
3. Mixer beton: Semua bahan dicampur di mixer beton ini. Waktu dan kecepatan pencampuran dikontrol oleh PLC. Pompa air yang dikendalikan oleh rele waktu menambahkan air ke mixer secara otomatis;
4. Konveyor sabuk: setelah beton siap, akan dikeluarkan ke konveyor sabuk ini, konveyor sabuk akan mengirimkan beton ke mesin pembuat blok beton;
5. Mesin pembuat blok: Ini merupakan bagian kunci dari garis produksi. Ini menekan beton menjadi blok. Ini dapat digunakan untuk membuat berbagai jenis blok rongga, bata padat, bata paver, dan trotoar dengan mengganti cetakan ukuran yang berbeda;
6. Stacker: Stacker digunakan untuk menumpuk blok secara otomatis, yang efisien dan menghemat tenaga kerja.

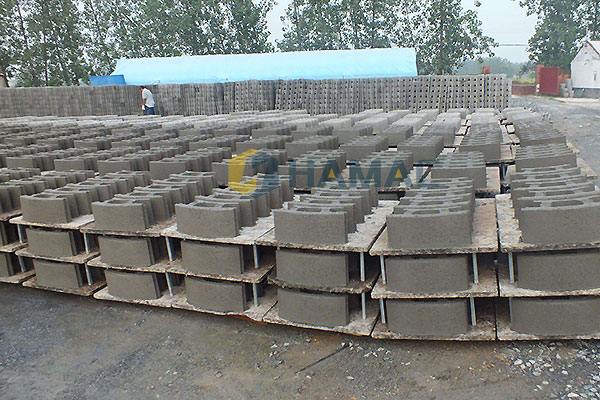

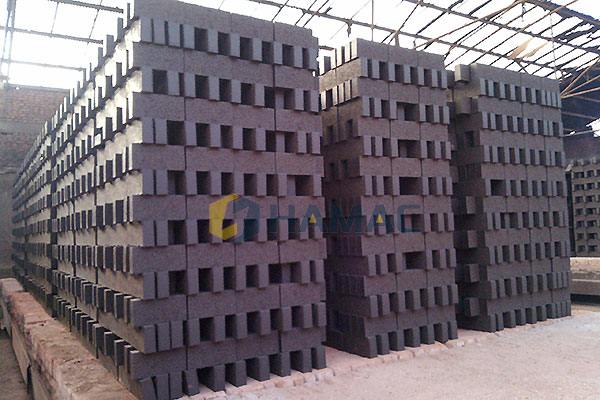

7. Setelah prosedur di atas, blok akan diangkut ke halaman penyimpanan untuk dikeringkan.

4. Model Blok dan Batu Bata:
