Boom Penempatan Beton Hidrolik Menaik untuk Lantai

PENGANTAR

Beton pompa penempatan adalah produk baru yang dikembangkan untuk memperluas jangkauan pengecoran beton dan meningkatkan tingkat mekanisasi konstruksi pompa. Sebagai peralatan koroner pompa beton, ia meningkatkan jangkauan pemompaan beton dengan menghubungkannya dengan pompa beton; juga, dalam efektif mengatasi masalah sulit distribusi material dalam pengecoran dinding, ia memainkan peran penting dalam meningkatkan efisiensi konstruksi dan mengurangi intensitas tenaga kerja.

Hot Sale di stok: Pompa beton diesel DHBT40 - Pompa beton listrik HBT60 - Pemadatan beton HBT15 - Pemadatan beton DHBT15 - Truk Pompa Beton 42m - Boom Penempatan Beton 17m - Pompa beton listrik HBT80 - Dapatkan penawaran atau pertanyaan!

hamacchina
0086-371-86525099
sales@hamacchina.com
0086-15136236223

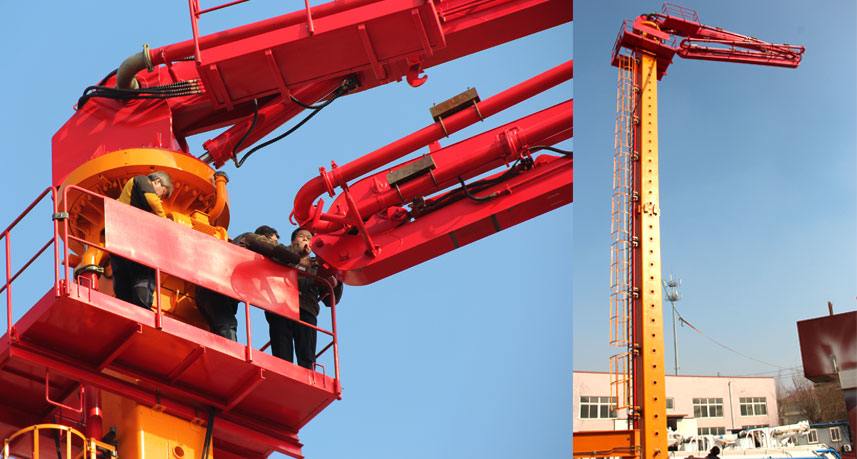

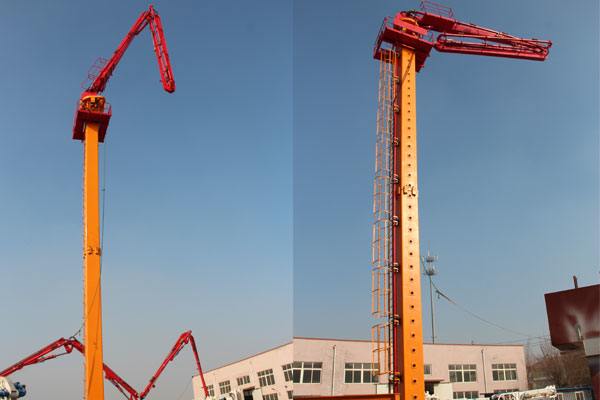

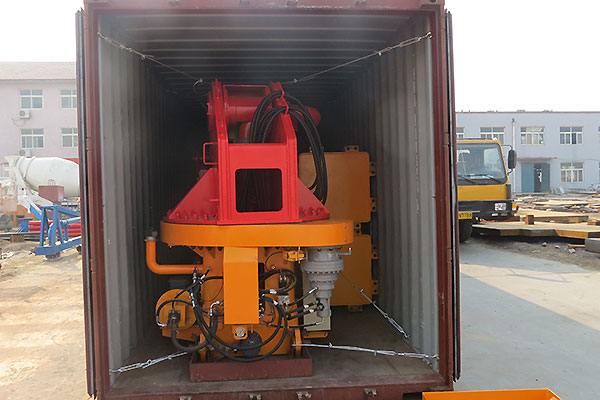

Foto-Foto Detail

UMPAN BALIK

Floor climbing Hydraulic Concrete Placing Boom

Kinerja

1. Jari-jari letak horizontal 28-32 meter (tidak termasuk selang 3m), penggerak hidrolik penuh;

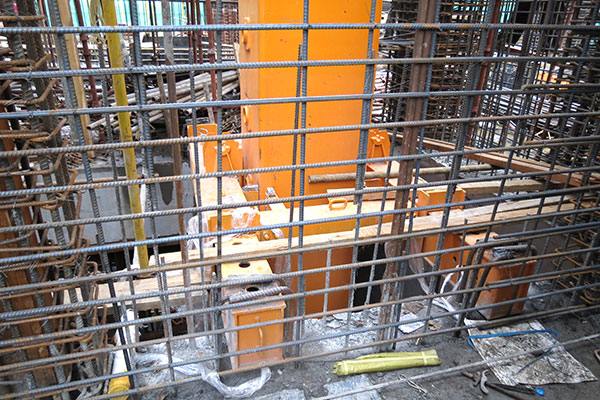

2. Beton placing boom dapat dikunci ke lantai dengan lubang yang telah disiapkan saat bekerja, dan dapat diangkat dengan sistem penanjakan. Satu pengangkatan dapat memenuhi kebutuhan penempatan beton dua lantai; Jika luas lantai terlalu besar, beberapa badan menara dapat dipasang dan memindahkan perakitan boom ke badan menara terkait untuk memenuhi kebutuhan penempatan beton di area tertentu dan menghemat biaya;
3. Struktur yang kompak, operasi yang mudah, keamanan yang dapat diandalkan, ekonomis dan praktis, dapat dipasang di lantai atau sumur lift.

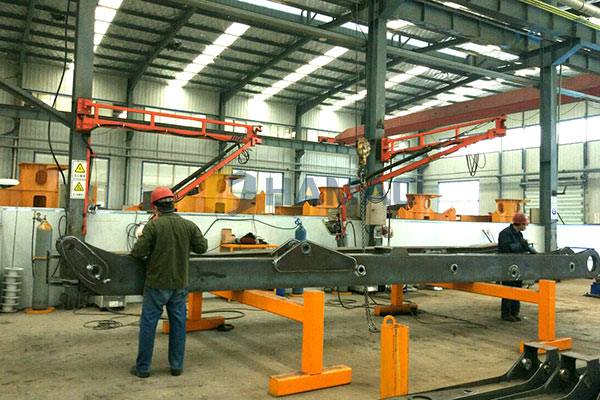

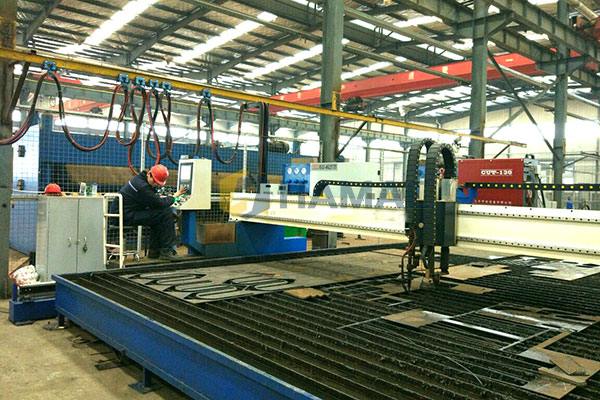

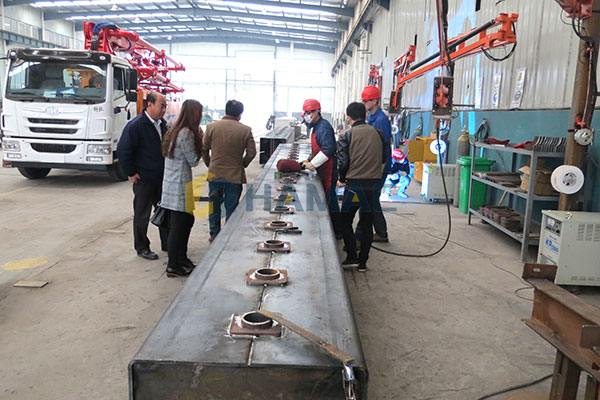

Proses Manufaktur

Spesifikasi

Model				HGY24	HGY28	HGY32
Dimensi pipa pengiriman (diameter luar × ketebalan) (mm)				φ133×4.5	φ133×4.5	φ133×4.5
Dimensi selang pengiriman (diameter dalam × panjang) (mm)				φ125×3000	φ125×3000	φ125×3000
Jari-jari boom penempatan (m)				24	27.7	31.7
Tinggi stasioner (hingga sambungan ujung boom dan meja putar) (m)				22.7	22.7	22.7
Tiga lengan lipat hidrolik	Seksi 1			10.5m	10.5m	14.5
	Seksi 2			9.2m	9.2m	9.2m
	Seksi 3			8.0m	8.0m	8.0m
Artikulasi boom	Seksi 1			-4.2°～+82.5°	-4.2°～+82.5°	0-82.5°
	Seksi 2			O°～180°	O°～180°	O°～180°
	Seksi 3			O°～180°	O°～180°	O°～180°
Jarak putar (°)				360	360
Daya motor (kw)				11	11	15
Tekanan sistem hidrolik (MPa)				26	30	30
Jenis minyak hidrolik				AW68	AW68	L-HM 68
			Memanjang	3.0
			Beton penempatan	6.0
Bingkai (m)			Istirahat
Mode operasi				1. pengendali kabel jauh 2. pengendali radio jauh
Daya				380V/50Hz
Kecepatan angin		Beton penempatan		≤60 km/h
		Memanjang		≤28 km/h
Suhu kerja				O～60℃
