Pabrik Pembuat Blok QT9-15

PENGANTAR

Sampai saat ini, mesin pembuat blok otomatis kami tersedia dalam seri QT4-15B, seri QT4-15C, seri QT6-15, seri QT6-15B, seri QT8-15, dan seri QT10-15. Ini telah bersertifikat oleh CE, SGS, TUV, dan sejenisnya. Mesin kami telah disetujui oleh Bureau Veritas, TUV CERT.

hamacchina
0086-371-86525099
sales@hamacchina.com
0086-15136236223

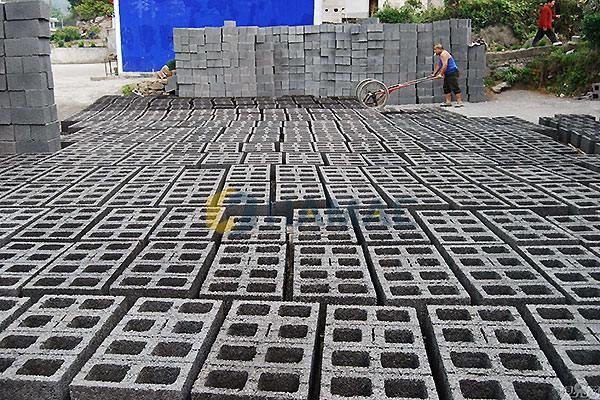

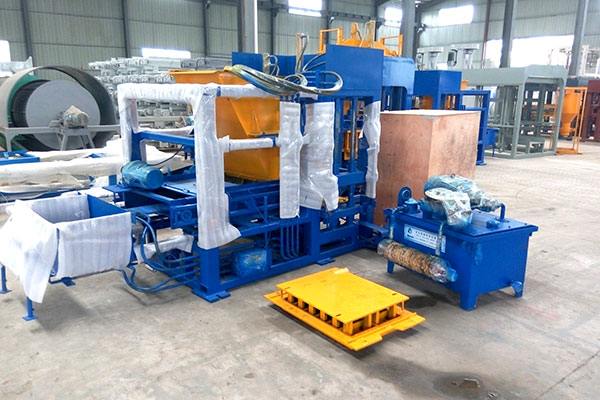

Foto-Foto Detail

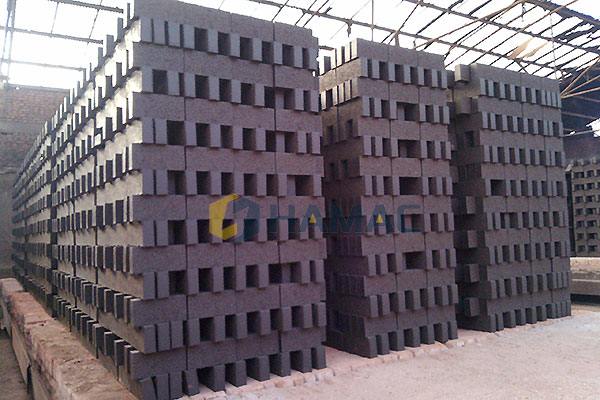

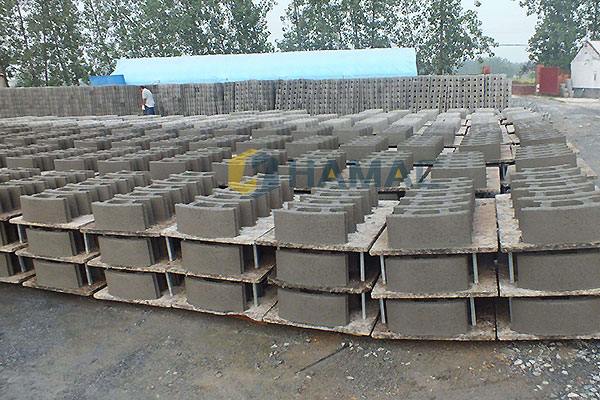

UMPAN BALIK

Kinerja

1. Mainframe
Mesin pembuat blok otomatis menggunakan baja struktural tahan kuat dan teknik pengelasan khusus untuk bingkainya. Kekakuan bingkai utama memungkinkan seluruh mesin memiliki kekakuan dan tahan getaran yang baik.
2. Pilar Panduan
Pilar panduan mesin ini menggunakan baja khusus ultra-kuat. Berkat perlakuan pelat kromat, pilar ini dapat secara sempurna menahan torsi dan abrasi. Selain itu, empat pilar panduan bersama dengan bantalan panduan ultra-panjang membuat kepala tekan dan cetakan bergerak dengan akurat. Sistem ini menggunakan perangkat khusus yang baik untuk pelumasan, sehingga menghindari abrasi.
3. Sistem Material
Kran mesin material dikendalikan oleh sistem hidrolik. Hopper yang terhubung ke kran dengan pegas karet dapat memberikan efek redaman yang menguntungkan sambil mencegah pemadatan getaran dari material yang tersisa. Dalam sistem ini, hopper dilengkapi dengan pintu yang dapat membantu mewujudkan distribusi material yang merata.
4. Sistem Distribusi Material
Dalam sistem ini, penyimpanan dan distribusi material berdiri sendiri. Penerimaan material dalam kotak material dikendalikan dengan akurat. Dibawah fungsi gaya sentrifugal yang kuat, material didistribusikan dengan cepat dan merata.

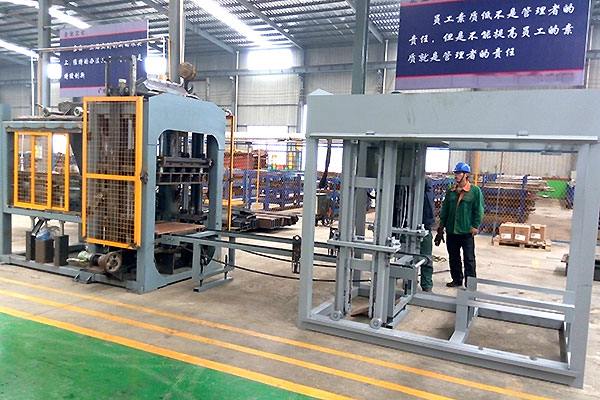

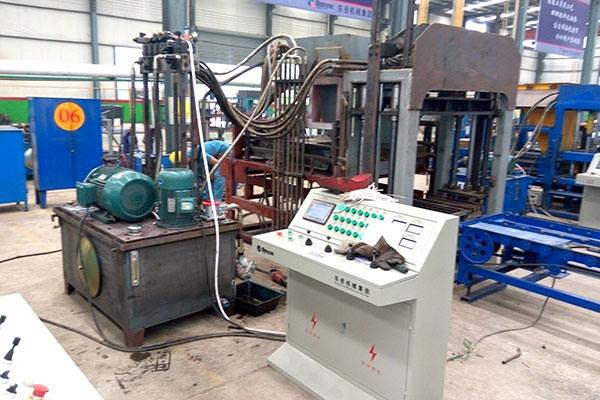

Proses Manufaktur

Spesifikasi

1. QT9-15 Data teoritis mesin pembuat blok hidrolik:

Data teoritis utama mesin pembentuk
Dimensi mesin tuan rumah	2900×2600×2900mm	gaya kontrol	PLC
gaya pembentukan	Hidrolik	Gaya getar	80KN
gaya penggetar	meja dan cetakan bergetar bersamaan	gaya pemberian bahan baku	360 derajat bolak-balik
ketinggian pembentukan	40-250mm	masa pemotongan	15-20S
luas pembentukan	1280×600mm	ukuran palet	1350×780×25mm
berat mesin induk	13.5T	gaya Mixer	JS750
Konsumsi air umum	10T/hari	Voltase	220/240/380/440V
Area jalur mesin blok sederhana yang diperlukan
Bengkel		200m2
Kantor		100m2
Total area		Tentang 2000m2
Penataan pekerja
beroperasi	1	Pemuat bahan	1
Mengemudi forklift	1	Pemberian palet	1
Menjaga	1	Total	5

2. Kapasitas produksi mesin pembuat blok hidrolik QT9-15:

Kapasitas produksi
Ukuran (P x L x T)	Pcs / Cetakan	Pcs / Jam
400X100X200	18	2700-4320
400X150X200	15	2250-3600
400X200X200	9	1350-2160
400X250X200	6	900-1440

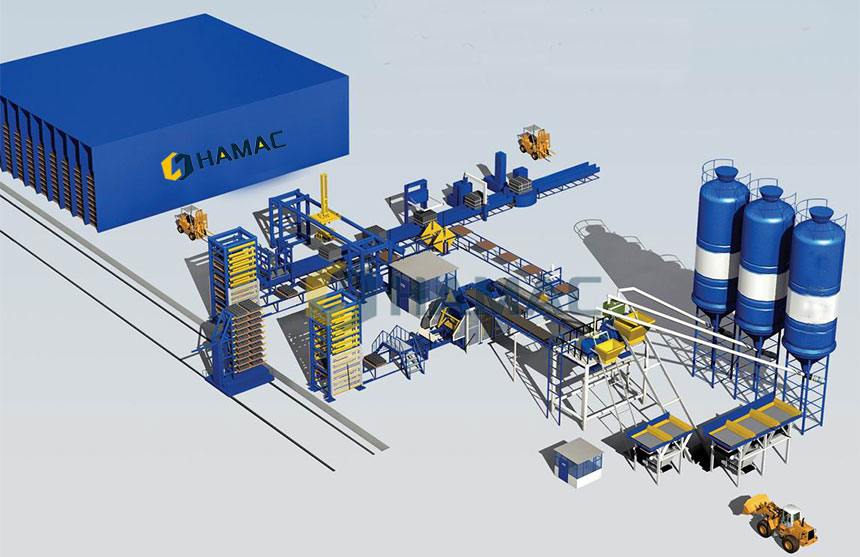

3. Bagaimana Mesin Pembuat Blok Otomatis Bekerja?

1. Screw Conveyer (Opsional): pengisian bin alat untuk mengangkut Fly Ash dari silo (fitur opsional) atau hopper semen (fitur opsional) ke Pabrik Pengadukan.

2. Pabrik Pengadukan: Terdiri dari tiga bin pengisian dan satu bin penimbangan. Ini juga berisi konveyor sabuk untuk mengangkut material dari bin pengisian ke bin penimbangan. Pengadukan dan penimbangan dilakukan oleh kontrol PLC. Kami dapat memuat tiga jenis material berbeda ke dalam bin pengisian.

3. Sabuk Konveyor: Ketika bin penimbangan pabrik pengadukan mencapai batas sesuai dengan kontrol PLC, material datang ke sabuk konveyor ini. Lalu sabuk konveyor membawa material ke Mesin Campuran.

4. Mesin Campuran Beton: Semua bahan dicampur di mesin campuran ini. Waktu dan kecepatan pencampuran dikontrol oleh PLC. Pompa air bawaan menambahkan air ke mixer secara otomatis, sesuai kebutuhan.

5. Mesin cetak blok: Ini kunci dari jalur produksi. Ini dapat menekan material yang dicampur. Sehingga dapat membuat berbagai blok berongga, batu bata massal, batu bata penahan dan trotuar.

6. Penumpuk: Penumpuk digunakan untuk meletakkan blok secara otomatis, yang efisien dan hemat tenaga kerja.

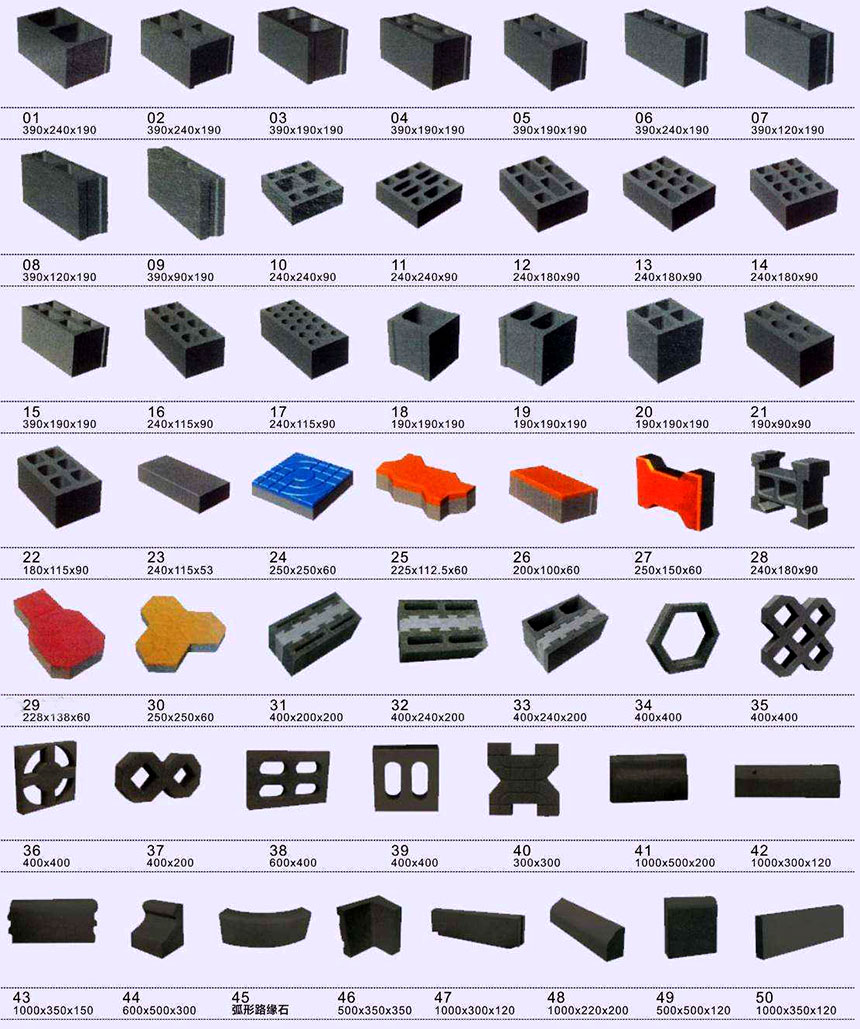

4. Model Blok dan Bata:
